1 - capac curea de distribuție, inferior; 2 - ac de păr (4 buc.); 3 - știft cilindric (2 buc.); 4 - garnitură de ulei; 5, 6 - garnituri de etanșare; 7, 8 - șuruburi (M6)
Înlocuirea capacului inferior al curelei de distribuție trebuie efectuată în următoarea ordine. Scoateți actuatorul sistemului D-VANOS și termostatul.
Scoateți cureaua de transmisie a generatorului și întinzătorul acesteia. În timp ce țineți roata pompei de răcire să nu se rotească cu cureaua de transmisie, slăbiți șuruburile de fixare a scripetei.
Scoateți amortizorul de vibrații. Când utilizați un amortizor de vibrații de torsiune cu un butuc separat, este necesar să îndepărtați butucul amortizorului de vibrații de torsiune. Scoateți vasul de ulei.

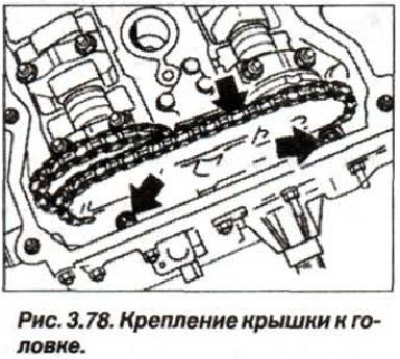

Folosind un dorn cu un diametru mai mic de 5,0 mm, apăsați știfturile de centrare (3) de pe capacul curelei de distribuție, mișcându-se înapoi. Scoateți șuruburile de sus (săgeți, fig. 3,78) fixarea capacului curelei de distributie pe chiulasa.

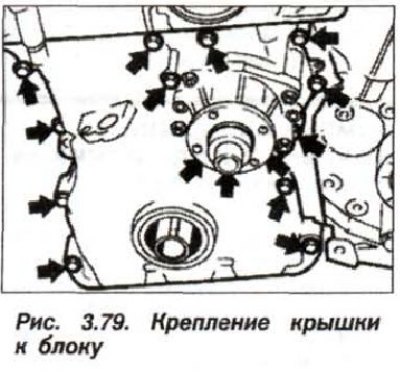

Scoateți șuruburile (săgeți, fig. 3,79)fixarea capacului curelei de distribuție pe blocul cilindrilor și scoateți-l de la capătul motorului.
Atenţie! Verificați garnitura chiulasei pentru deteriorări. Dacă este necesar, scoateți chiulasa și înlocuiți-i garnitura de etanșare.
Curățați suprafețele de etanșare de pe capacul curelei de distribuție și chiulasa cu o racletă din lemn de esență tare.
Acționați în știfturi cilindrice (3, fig. 3,77) în capacul curelei de distribuție, astfel încât acestea să iasă în afară cu aproximativ 2-3 mm.
Fixați noile garnituri (5 și 6) pe capacul curelei de distribuție folosind o cantitate mică de unsoare. Aplicați o sferă de etanșant, cum ar fi "Drei Bond 1209" la joncțiunea capacului curelei de distribuție cu garniturile de etanșare a chiulasei.
Montați capacul curelei de distribuție și strângeți toate șuruburile (săgeți, fig. 3,79) fixarea acestuia pe blocul cilindrilor. Strângeți în prealabil șuruburile la un cuplu de 5 Nm (0,5 kgf·m).
Simultan, introduceți ferm știfturile de centrare (3. vezi fig. 3,77).
Strângeți toate șuruburile (M8, fig. 3,79) fixarea capacului curelei de distribuție pe blocul cilindrilor într-un model eșalonat cu un cuplu de 10 Nm (1,0 kgf·m).
Atenţie! Când toate șuruburile sunt strânse, pentru a verifica, strângeți-le din nou într-un model de șah cu un cuplu de strângere de 10 Nm (1,0 kgf·m).
Înșurubați șuruburile (săgeți, vezi fig. 3,78) fixarea capacului curelei de distribuție de chiulasă și strângerea acestora la un cuplu de 10 Nm (1,0 kgf·m).
Înlocuiți simeringul arborelui cotit din față și reasamblați motorul.
